Регулятор тока зарядного устройства

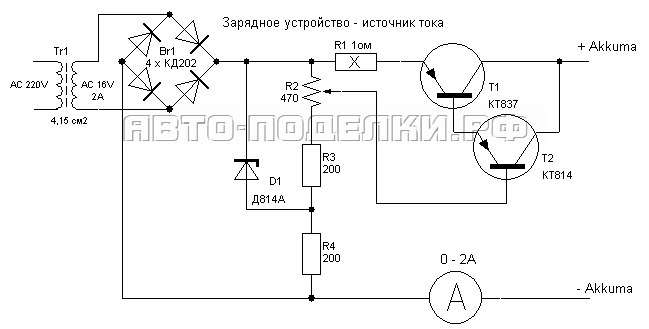

Иногда собирая самодельное зарядное устройство для автомобильного аккумулятора, мы не задумываемся о такой важной функции, как ограничитель тока. Зачем нужен токовый ограничитель? Это своего рода регулятор, который позволяет уменьшить или увеличить ток заряда аккумулятора, при этом напряжение зарядки остается прежним. Такой функцией снабжены все дорогие зарядные устройства, но на рынке немало зарядников, которые задают ток заряда автоматическим образом, но это не есть хорошо, поскольку человеческие мозги лучше любого зарядного контроллера и выставить нужны ток заряда аккумулятора вручную более желательно. Схема довольно проста, силовой регулятор тока зарядного устройства частью является транзистор KT837, им управляет транзистор средней мощности КТ814. Максимальный отдаваемый ток такого ограничителя составляет до 2-х Ампер, но разумеется это не предел для схемы. Только заменой резистора 1Ом и силового транзистора КТ837 можно снять до 7-10 Ампер. Для этого резистор нужно будет заменить на 0,1-0,33Ом с мощностью не менее 20 Ватт, можно и на 10, но перегрев идет очень сильный. Транзистор можно заменить на КТ818ГМ или импортный.
